Adaptery do koparek i maszyn budowlanych
Różne rodzaje osprzętu nie zawsze mają mocowanie zgodne z szybkozłączem zastosowanym w danej maszynie. W takiej sytuacji rozwiązaniem jest odpowiednio wykonany adapter do koparki, który umożliwia połączenie elementów korzystających z odmiennych systemów mocowania. Pozwala to rozszerzyć możliwości maszyny i wykorzystywać posiadane łyżki, grabie, zrywaki, widły oraz pozostały osprzęt bez konieczności jego całkowitej wymiany.
Do czego służy adapter do koparki?
Adapter pełni funkcję elementu pośredniego pomiędzy ramieniem lub szybkozłączem a narzędziem roboczym. Może być potrzebny przy zmianie maszyny, zakupie osprzętu z innym mocowaniem albo dostosowaniu wyposażenia do nowego systemu szybkozłącza. Prawidłowo zaprojektowana konstrukcja powinna zachowywać właściwe położenie narzędzia, zakres jego ruchu oraz bezpieczne przenoszenie sił powstających podczas pracy.
Zastosowanie adaptera może ograniczyć koszt związany z wymianą sprawnego osprzętu i ułatwić korzystanie z jednego narzędzia w różnych konfiguracjach. Każdorazowo należy jednak sprawdzić zgodność adaptera z parametrami maszyny, mocowania i podłączanego produktu.
Do jakiego osprzętu wykonujemy adaptery?
W zależności od parametrów maszyny i zastosowanego systemu mocowania adapter może zostać przygotowany do różnych rodzajów osprzętu, takich jak:
- łyżki kopiące,
- łyżki kablowe,
- łyżki skarpowe,
- łyżki do gliny,
- łyżki ażurowe,
- belki równające,
- zrywaki do korzeni,
- widły do palet,
- grabie.
Rodzaj adaptera każdorazowo dobieramy do konkretnego narzędzia roboczego, maszyny oraz zastosowanego szybkozłącza.
Jak dobrać adapter do osprzętu?
Przygotowanie adaptera wymaga dokładnego określenia obu łączonych systemów. Istotne są między innymi średnice i rozstaw sworzni, szerokość mocowania, geometria zaczepu, sposób ryglowania oraz masa i przeznaczenie osprzętu. Znaczenie ma również masa samego adaptera, ponieważ dodatkowy element zmienia odległość narzędzia od ramienia i może wpływać na udźwig, stabilność oraz kinematykę pracy maszyny.
Adaptery wykonywane na zamówienie
W STALMAX wykonujemy adaptery dopasowane do konkretnej maszyny, szybkozłącza i osprzętu roboczego. Na podstawie przekazanych danych, wymiarów lub dokumentacji przygotowujemy konstrukcję odpowiadającą planowanemu zastosowaniu. Jeśli potrzebujesz adaptera do koparki lub innej maszyny budowlanej, skontaktuj się z nami. Przeanalizujemy wymagania i przygotujemy indywidualną wycenę.
Często zadawane pytania
Czym jest adapter do koparki i w jakich sytuacjach jest stosowany?
Adapter (płyta adaptacyjna lub przejściówka mocowania) to element konstrukcyjny umożliwiający połączenie osprzętu roboczego z szybkozłączem lub ramieniem koparki o innym standardzie mocowania. Stosuje się go, gdy inwestor posiada osprzęt z innym systemem zapięcia niż ten zainstalowany na maszynie, lub gdy osprzęt wymaga przyspawania nowej płyty mocującej.
Jakie są główne rodzaje adapterów do osprzętu koparkowego?
Wyróżniamy przede wszystkim:

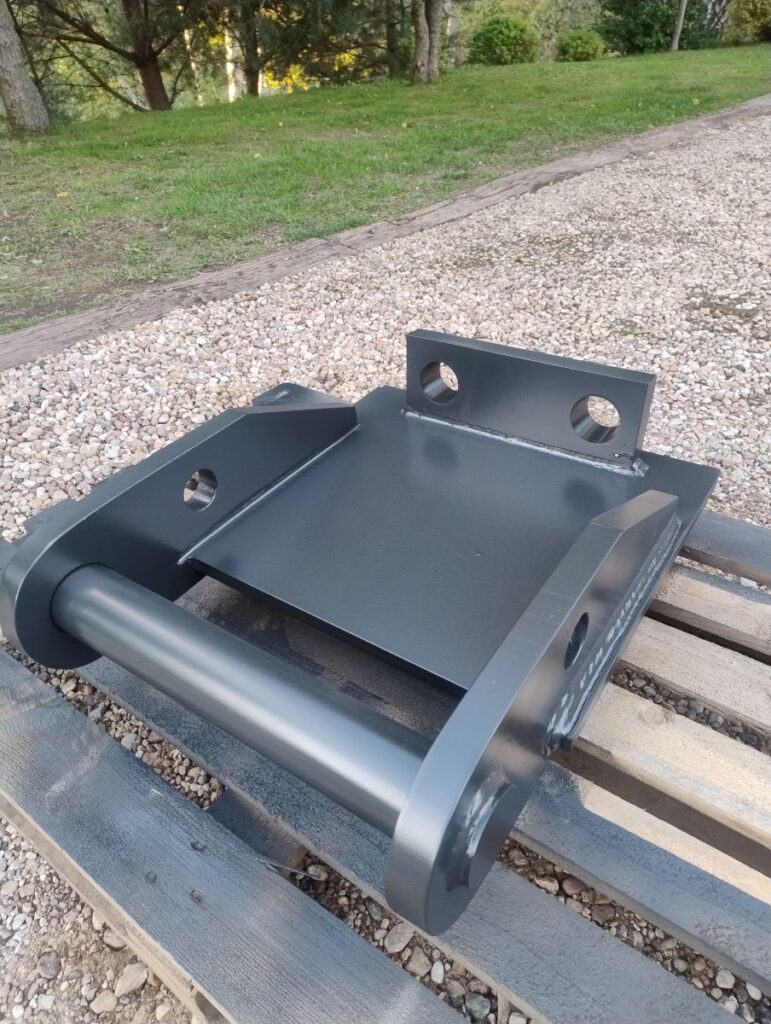

– Adaptery do wspawania (płyty adaptacyjne): montowane na stałe na korpusie łyżki, młota wyburzeniowego, chwytaka czy niwelatora.

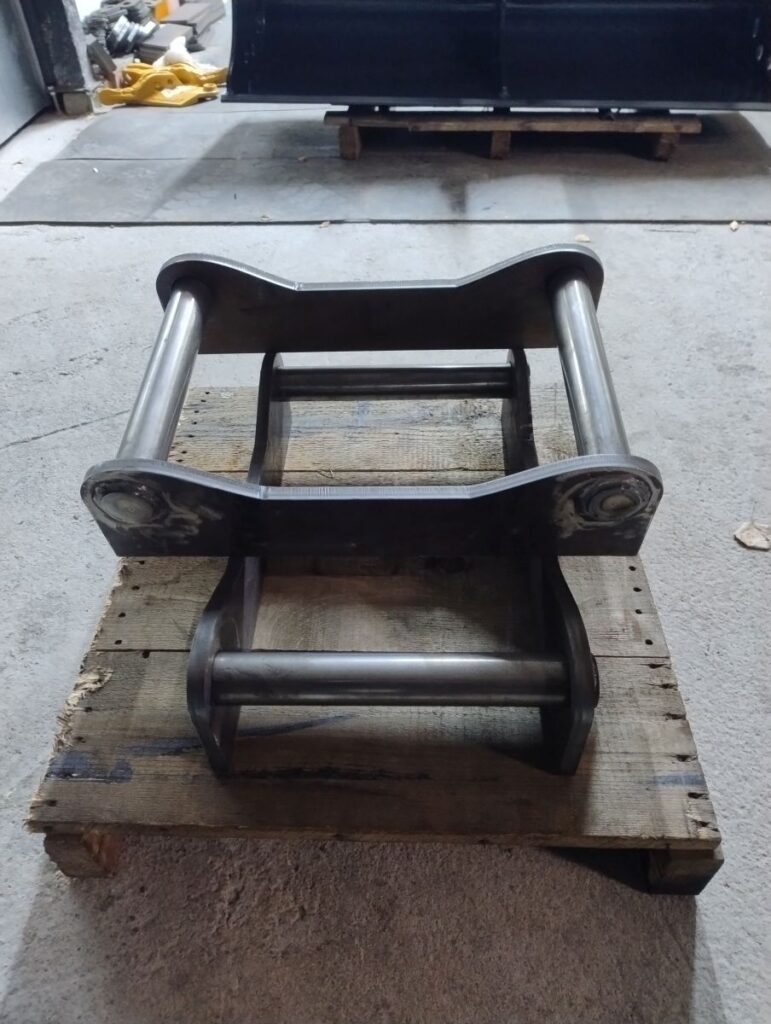

– Adaptery przejściowe (pośrednie / adapter-złącze): podpinane pomiędzy szybkozłącze maszyny a istniejący osprzęt, pozwalające na zmianę systemu (np. z Lehnhoff na S-system) bez konieczności przerabiania samej łyżki.

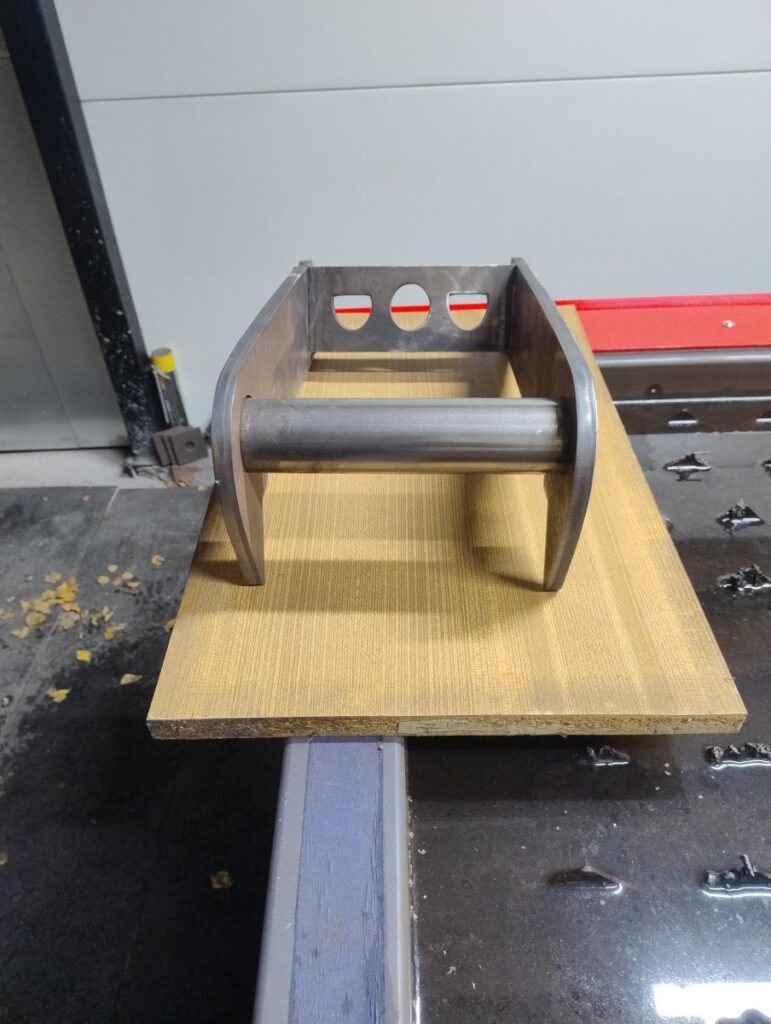

– Adaptery sworzniowe: dopasowane do konkretnych wymiarów fabrycznych ramienia maszyny.
Czy zastosowanie adaptera przejściowego wpływa na parametry robocze koparki?
Tak. Adapter przejściowy zwiększa odległość krawędzi tnącej/roboczej od punktu obrotu ramienia (tzw. promień otwarcia/promień skrawania) oraz dodaje masę własną. Może to delikatnie zmniejszyć siłę odspajania (zrywania) i zmienić kinematykę ruchu. Dlatego konstrukcja adaptera powinna być jak najbardziej zwarta i nisko-profilowa.
Jakie informacje są niezbędne do prawidłowego doboru lub wykonania adaptera?
Wymagane jest określenie standardu górnego (od strony szybkozłącza koparki) oraz standardu dolnego (od strony dopinanego osprzętu). W przypadku mocowań sworzniowych konieczne są wymiary: średnice sworzni, rozstaw osi sworzni oraz szerokość ramienia/uchwytu. Istotna jest także masa maszyny i przeznaczenie osprzętu.
Z jakich materiałów wykonuje się adaptery i płyty adaptacyjne?
Adaptery przenoszą skrajne obciążenia dynamiczne i statyczne. Do ich produkcji wykorzystuje się certyfikowane stale konstrukcyjne o podwyższonej wytrzymałości (np. S355, S690) oraz elementy trudnościeralne w miejscach styku i ryglowania. Precyzyjna obróbka gniazd sworzniowych i płaszczyzn przylegania na maszynach CNC gwarantuje brak luzów.
Czy adapter można stosować z osprzętem hydraulicznym (np. młotami, chwytakami, frezarkami)?
Tak. Adaptery mogą być projektowane pod osprzęt hydrauliczny wyburzeniowy i przeładunkowy. Ważne jest jednak, aby konstrukcja adaptera uwzględniała odpowiednią nośność, wytrzymałość na drgania i udary oraz zapewniała bezprzeszkodowe poprowadzenie przewodów hydraulicznych.
Jak sprawdzić, czy adapter będzie bezpieczny i stabilny podczas pracy?
O bezpiecznej pracy decyduje bezluzowe pasowanie, odpowiedni system ryglowania (mechaniczny na śruby/kliny lub hydrauliczny) oraz certyfikowane spawy i materiały. Przed rozpoczęciem eksploatacji należy każdorazowo zweryfikować prawidłowe zaryglowanie adaptera na szybkozłączu.
Czy wykonywane są adaptery na indywidualne wymiary pod nietypowy osprzęt?
Tak. Realizujemy adaptery na zamówienie według dostarczonej dokumentacji technicznej, szkicu lub pomiarów z natury. Możemy wykonać płyty adaptacyjne dopasowane do nietypowych maszyn rolniczych, leśnych czy unikalnych maszyn przemysłowych.
Do jakich systemów szybkozłączy stalowych montuje się adaptery Stal-Max?
Produkujemy adaptery kompatybilne ze wszystkimi wiodącymi systemami rynkowymi: system S (S30, S40, S50, S60, S70, S80), Lehnhoff (MS01, MS03, MS08, MS10, MS21/25 i serie HS), Verachtert (CW05, CW10, CW20, CW30, CW40), Liebherr SWA, Martin, Schaeff, JCB, Cat, Komatsu oraz mocowania sworzniowe dedykowane.
